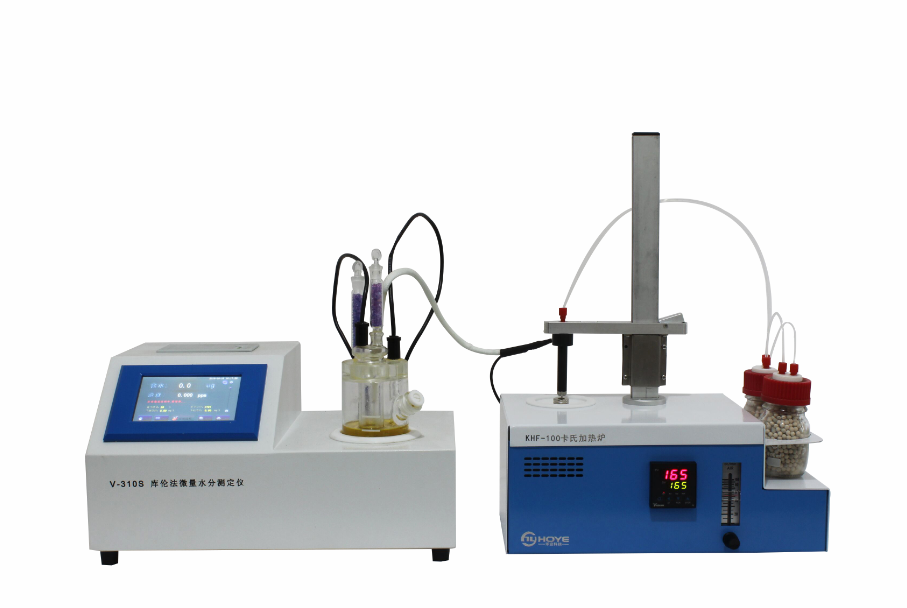

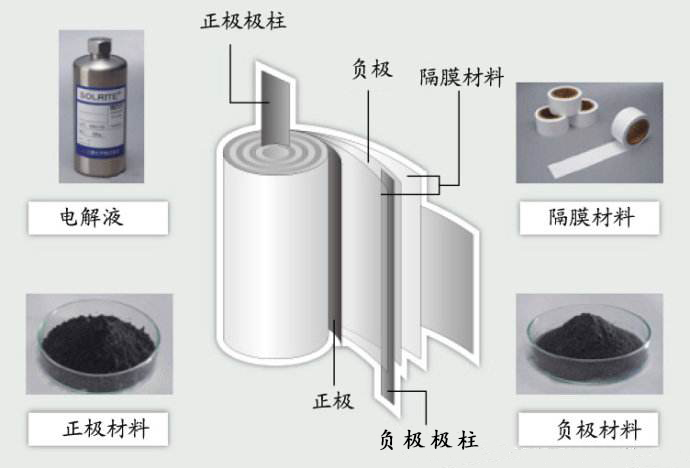

正極材料大都是微米或納米級顆粒，極易吸收空氣中的水分，特別是Ni含量高的三元材料。在制備正極漿料時，如果正極材料水分高，在進行漿料攪拌過程中NMP吸水后會造成PVDF溶解度降低，導致漿料凝膠成果凍狀，影響加工性能。制成電池后，其容量、內阻、循環(huán)和倍率等都會受到影響，因此正極材料的水分與金屬異物一樣要作為重點管控項目。

　　產線設備自動化程度越高，粉料在空氣中暴露的時間越短，水分引入也就越少。推動材料供應商提高設備自動化程度，如實現全程管道輸送，監(jiān)控管道露點，安裝機械手實現自動裝料、下料對防止水分引入貢獻巨大。但有些材料供應商受限于廠房設計或是成本壓力，設備自動化程度不高、制造工序斷點較多時就要嚴格控制粉料暴露時間，中轉過程的粉料最好使用充氮氣的桶盛裝。生產車間的溫濕度也是一項重點管控指標，理論上講露點越低越有利。大多數材料供應商會重點關注燒結工序之后的水分控制，他們認為1000度左右的燒結溫度可以除去粉料中的大部分水分，只要嚴格控制燒結工序之后到包裝這個階段的水分引入，基本可以保證材料水分不超標。當然這并不意味著燒結工序之前就不需要控制水分，因為如果前工序水分引入過多，燒結效率和材料的微觀形態(tài)都會受到影響。此外，包裝方式也是很重要的，大部分材料供應商采用鋁塑袋抽真空的包裝方式，目前看來這種方式還是最經濟有效的。

　　當然材料設計不同，吸水性也會有較大差異，比如包覆材料差異、比表面積差異等都會影響其吸水性。有些材料供應商雖然在制造過程中防止了水分的引入，但材料本身卻具有易吸水的特性，制成極片后水分極難烘出，這就給電池制造商造成了麻煩。因此，在開發(fā)新材料時應考慮到吸水性的問題，開發(fā)出普適性更高的材料，這對供需雙方都大有好處。
